Autolayout¶

El por qué de autolayout¶

Hasta ahora en todas las apps que hemos desarrollado hemos colocado los componentes de interfaz en coordenadas fijas, arrastrándolas hasta su posición visualmente con Xcode o bien especificando directamente las coordenadas en Swift. El problema de esto es que si cambiamos de dispositivo o se rota la pantalla la interfaz no se va adaptar adecuadamente, ya que las dimensiones han cambiado y las coordenadas antes especificadas ahora pueden no tener sentido.

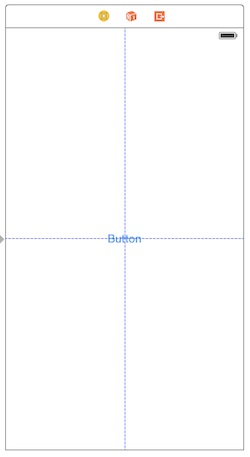

Por ejemplo, supongamos que queremos centrar un botón en la pantalla, tanto vertical como horizontalmente. En principio parece que basta con moverlo con el ratón hacia el centro. En el momento que el botón está centrado, aparecen unas guías punteadas que nos lo indican.

Sin embargo estas guías solo nos están indicando que el componente está centrado con la resolución actual, pero no va a seguir centrado si esta cambia.

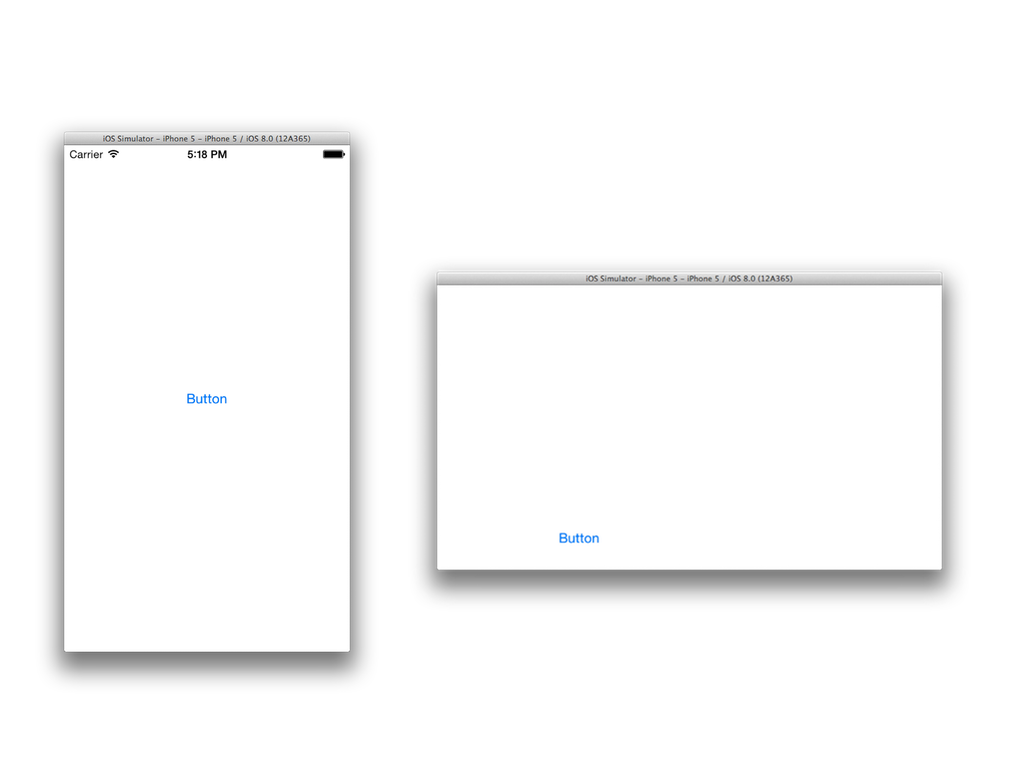

Si ejecutamos la aplicación en el simulador usando el mismo dispositivo que hemos usado en el proceso de diseño veremos que efectivamente está centrado. Pero no es así si cambiamos el dispositivo, o si por ejemplo rotamos la pantalla en el simulador (tecla Cmd-Flecha izquierda)

Necesitamos algún sistema que adapte automáticamente las dimensiones de los componentes de la interfaz a la resolución actual. En iOS ese sistema es Autolayout. Es un sistema declarativo y basado en restricciones. El sistema usa las restricciones especificadas para calcular automáticamente el frame de cada vista de la interfaz, y adaptarlo a las dimensiones actuales de la ventana.

Manejo de restricciones desde Xcode¶

Para especificar qué aspecto queremos que tenga la interfaz independientemente de la resolución hay que añadir restricciones. Básicamente las hay de dos tipos:

De alineación (align): por ejemplo queremos que un botón esté centrado horizontalmente o verticalmente en su contenedor. O que varios componentes estén alineados entre sí.
De espaciado (pin): por ejemplo queremos que entre un componente y otro, o entre un componente y el borde izquierdo de la pantalla haya un espacio vacío. Aquí también se incluirían las restricciones de tamaño de un componente individual. (fijar el ancho, el alto,…)

Hay dos formas de añadir restricciones en Xcode: "haciendo clic y arrastrando" con el ratón o bien a través de la barra de herramientas de AutoLayout.

Añadiendo restricciones con botones/menús¶

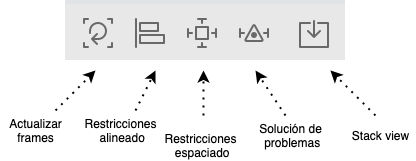

En la parte inferior derecha del storyboard hay una barra de botones específicos para autolayout:

Los que nos sirven para añadir restricciones son el segundo y el tercero. Luego veremos el uso de los restantes.

Vamos a arreglar el ejemplo anterior en el que queríamos centrar horizontal y verticalmente el botón. Tenemos que añadir dos restricciones: una de centrado horizontal y otra de centrado vertical. En terminología de autolayout esto son restricciones de alineado (align).

Seleccionamos este con el ratón y pulsamos sobre el icono de Align (el segundo).

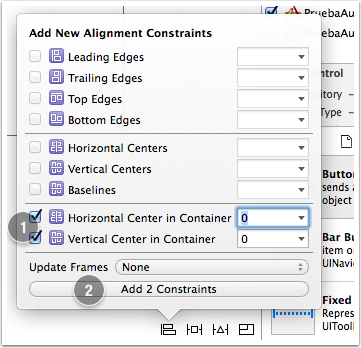

En el popup que aparece marcamos las casillas de Horizontally in container y Vertically in container
Pulsamos sobre el botón que ahora pondrá Add 2 constraints para hacer efectivas las restricciones.

Las líneas de guía, que antes aparecían punteadas, ahora serán continuas indicando que ahora son restricciones de autolayout. Aunque cambiemos de dispositivo o de orientación veremos que el botón sigue centrado.

Las restricciones añadidas las podemos ver en varios sitios de Xcode:

En el área de Document outline, que es accesible pulsando sobre el icono que aparece en la parte inferior izquierda del storyboard. Aquí podemos ver un “árbol” desplegable con las restricciones.
En el Size inspector (icono del panel de la derecha de Xcode) aparece una lista de restricciones aplicadas al componente actual. Cada una tiene un botón Edit para cambiar sus propiedades, aunque aquí se muestran en su forma "matemática" que no es la más intuitiva (luego veremos que las restricciones son en realidad ecuaciones).

Para editar las restricciones:

Si hacemos clic sobre una restricción, ya hemos visto que podemos editar sus propiedades en el Size inspector del panel derecho de Xcode).
Si seleccionamos una restricción y pulsamos la tecla Backspace se eliminará esta.

Añadiendo restricciones con el ratón¶

Esta forma es algo más ágil que la anterior pero requiere de cierta práctica. Cuando queremos establecer una restricción entre dos elementos arrastramos de uno a otro manteniendo pulsada la tecla Ctrl (igual que para crear un outlet o un action). Cuando soltamos el botón del ratón, aparece un menú contextual donde elegir la restricción. Las opciones disponibles en el menú dependen de la dirección y sentido en que se haya arrastrado: - Si arrastramos en sentido horizontal, podemos (entre otros) centrar verticalmente. Y al contrario si arrastramos en vertical. - Las restricciones de espaciado serán hacia el borde que hayamos arrastrado.

Cuando se añaden restricciones de espaciado con respecto al borde superior e inferior de la pantalla, puede verse que en realidad no se están referenciando los bordes de la pantalla en sí sino los de un área que Xcode llama safe area

Estas áreas “crecen automáticamente” para dejar espacio a las barras de navegación y de botones que veremos cuando usemos navigation controllers y tab bar controllers, asegurándonos así de que dichas barras no tapan a nuestras vistas.

Restricciones insuficientes o contradictorias¶

Generalmente cuando comenzamos a añadir restricciones, las líneas que las representan aparecen en color naranja en lugar de azul. Esto sucede porque todavía las restricciones son insuficientes para determinar unívocamente las coordenadas del frame del componente. Por ejemplo si acabamos de crear un botón y lo centramos verticalmente, lo hemos “fijado” en el eje de las x pero no así en el de las y. Además se muestra un contorno dibujado en línea punteada que indica dónde calcula Xcode que acabará posicionándose el componente con las restricciones actuales (y que a lo mejor no es donde nosotros queremos).

Como regla general nos van a hacer falta dos restricciones por cada dimensión (X e Y) para eliminar la ambigüedad, aunque hay elementos que solo necesitan una restricción por dimensión, como los botones. Veamos por qué.

Los botones tienen lo que se denomina un tamaño intrínseco. Es decir, aunque no lo digamos explícitamente, iOS le asigna el ancho y el alto justo para que quepa el texto mostrado. O sea, es como si ya tuvieran una restricción implícita en la X y en la Y. Así que cuando decimos que el botón esté centrado en la X (verticalmente), a autolayout le basta esta restricción para determinar el comportamiento del botón en esta dimensión, ya que la combina con el tamaño implícito.

Otros componentes que tienen como tamaño intrínseco su contenido son los UILabel, los UIImage, los UITextField. Los UISwitch tienen también un ancho y alto fijos, así como los UIStepper. Los UISlider son un caso especial porque tienen un alto fijo pero no pasa así con el ancho (Más información)

Sin embargo no ocurre lo mismo con otros componentes. Por ejemplo los text view con barra de scroll no tienen un tamaño intrínseco. De este modo, añadir la restricción de centrar un Text View en la dimensión X no resuelve la ambigüedad de qué ancho debería tener, o visto de otro modo, en qué valor de x debería empezar su borde izquierdo. Para este tipo de elementos nos harán falta dos restricciones por cada dimensión, o dicho de otro modo 4 en total para posicionar el elemento sin ambigüedades. Otros componentes tienen un tamaño intrínseco solo en una dimensión, por ejemplo los slider lo tienen en la Y pero no en la X, por lo que nos hará falta una única restricción en la Y pero dos en la X.

Otro problema típico es cuando movemos con el ratón el elemento una vez se ha establecido la restricción, de modo que no ocupa la posición que esta restricción está induciendo. Las líneas de restricción también aparecerán en naranja, y el número que indica su tamaño tendrá un símbolo + o - para indicar el desplazamiento. Podemos hacer que el elemento vuelva a la posición que indican las restricciones pulsando sobre el primero de los botones de autolayout, Update Frames.

Cuando las restricciones son contradictorias, las líneas que las representan aparecen en color rojo. Por ejemplo en la siguiente figura hemos intentado especificar un espaciado de 20 puntos con el margen derecho, un ancho de 46 y además que esté centrado en horizontal. Con un tamaño de pantalla convencional esto es imposible, y así lo indica Xcode.

Cuando hay problemas con las restricciones estos se muestran también en el Document outline del storyboard. En el ángulo superior derecho del Document outline aparece una pequeña flecha roja indicando que hay problemas, y si la pulsamos aparecerá la lista de restricciones contradictorias e insuficientes.

Podemos intentar resolver estos problemas de forma automática. Para eso está el botón Resolve autolayout issues de la barra de botones de autolayout (recordar que está en la esquina inferior derecha del storyboard). Hay varias posibilidades:

Update frames: queremos recalcular las posiciones y dimensiones de los frames usando las restricciones actuales. Si hemos movido los elementos con el ratón, volverán a “su posición”.
Update restrictions: si hemos movido los elementos, Xcode intentará recalcular las restricciones para que se correspondan con la posición actual.
Add missing constraints: basándose en la posición actual de los elementos, Xcode intentará inferir y añadir las restricciones adecuadas para que el layout deje de ser ambiguo.
Reset to suggested constraints: el equivalente a eliminar todas las restricciones (Clear constraints) y luego seleccionar Add missing constraints.

Previsualizar el efecto de las restricciones¶

Podemos previsualizar el efecto de las restricciones desde el propio Xcode. En la parte inferior del storyboard editor se ve el dispositivo que estamos usando actualmente, aparece algo como "View as: iPhone XR". Si clicamos con el ratón en ese nombre aparecerá una barra de herramientas para cambiar el dispositivo y/o la orientación

Restricciones sobre el tamaño¶

Aunque hemos dicho que autolayout calcula el frame de cada componente, hasta ahora hemos ignorado el tamaño de los mismos. Centrar en horizontal y vertical elimina la ambigüedad en cuanto a en qué coordenadas “anclar” el frame pero ¿qué hay de su ancho y alto?.

Para muchos componentes (UILabel, UIButton, UIImage) no es necesario especificar un tamaño ya que lo tienen por defecto (el llamado “tamaño intrínseco” en el argot de autolayout). En el API la propiedad correspondiente es intrinsicContentSize. Lo más habitual es que sea el tamaño del texto que contienen.

No obstante, también podemos poner restricciones sobre el tamaño. Podemos fijar el ancho y/o el alto o el aspect ratio. Estas son restricciones del tipo pin y por tanto las podemos encontrar donde encontramos las de espaciado entre componentes (en el menú principal o en la barra de botones de autolayout). Si usamos ctrl-arrastrar con el ratón bastará con que arrastremos sin salirnos del componente (al arrastrar en horizontal se nos dará la posibilidad de finar el ancho y lo mismo con el alto si arrastramos en vertical).

Si especificamos el tamaño mediante una restricción podemos forzar a que el contenido del botón tenga que “cortarse” porque no cabe, o bien que tenga que añadirse un padding al sobrar espacio.

Prioridades¶

En autolayout a veces puede haber reglas contradictorias o ambiguas. Una forma de resolver estas ambigüedades o contradicciones es mediante el uso de prioridades*.

Prioridades de las restricciones¶

Cada restricción tiene asignada una prioridad, que es un valor numérico que especifica su “importancia” (a mayor valor, mayor prioridad):

El valor por defecto es 1000, que significa que el sistema entiende que la restricción debe cumplirse.
Valores menores que 1000 indican que el sistema intentará cumplir la restricción pero que es posible que no lo haga, si hay restricciones contradictorias de mayor prioridad.

Podemos cambiar/ver la prioridad actual de la misma forma que podemos cambiar/ver el resto de propiedades de la restricción (ver apartado anterior).

Prioridades de los componentes¶

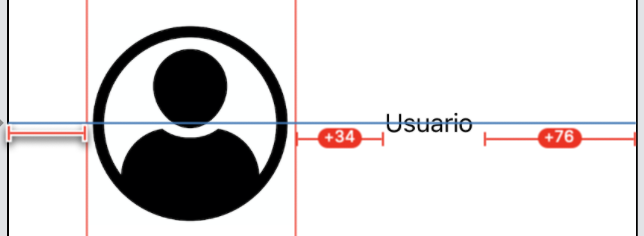

Hay casos en los que puede ser necesario "comprimir" o "ensanchar" los componentes para cumplir las restricciones. En el siguiente ejemplo, estamos fijando el espacio horizontal entre componentes y de componentes a márgenes muy pequeño, en 8 puntos, pero para que los espacios se cumplan, alguno de los componentes, o los dos, se tendría que ensanchar con respecto a su tamaño intrínseco:

Como vemos Xcode indica que hay un problema con las restricciones, ya que el layout es ambiguo. Para cumplir las restricciones se podría ensanchar la imagen o el label con respecto a su tamaño intrínseco. ¿Cuál elegir?

Además de las restricciones, también los componentes GUI tienen dos valores de prioridad, relativos al tamaño. El Content hugging indica la prioridad que para el componente tiene evitar el padding (o "relleno" o "ensanchado"). Por defecto tiene un valor de 251.

Fijaos en que es un valor relativamente bajo, indicando que si hay reglas que lleven a aumentar el padding se tomarán en cuenta salvo que tengan prioridad muy baja.

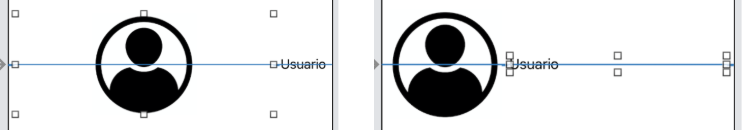

El problema anterior se podría resolver modificando el hugging de alguno de los dos componentes, el label o la imagen. Si subimos la prioridad de un componente haremos que se "expanda" el otro, y a la inversa, si la bajamos, lo haremos "expandirse" a él.

En el problema inverso al anterior, podríamos haber exigido que los espacios entre componentes fueran muy grandes, forzando entonces a que uno de los dos componentes se "comprima" (y por ejemplo en el caso del label deje de mostrar parte de su contenido). Para poder decidir cuál de ellos tenemos la Compression resistance, que es la prioridad que para el componente tiene mostrar completo su contenido, resistiéndose por tanto a ser comprimido. Por defecto los componentes tienen este valor a 750. De nuevo jugando con este valor podemos decidir qué componente se debería comprimir.

Si una regla con prioridad por defecto lleva a que el contenido de un elemento se comprima ganará la regla, pero no será así si su prioridad es menor que 750. Nótese que se ha escogido un valor por defecto relativamente alto para evitar que reglas "no demasiado importantes" lleven a que se compriman los componentes y dejen de mostrarse "completos" como títulos de botones, textos de labels, etc.

Stack views¶

Son agrupaciones de componentes en forma de fila o columna, y se usan para crear fácilmente layouts de elementos en disposición horizontal o vertical. Así solo hay que especificar las restricciones del stack view como un bloque, y no de cada componente por separado.

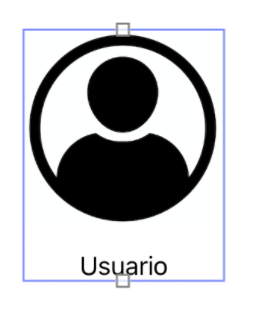

Para crear un stack view, seleccionar varios elementos (manteniendo pulsado Command + clic del ratón en cada uno) y luego pulsar sobre el último botón de la barra de autolayout, llamado Embed In (recordad, parte inferior derecha de la ventana del storyboard). En el menú desplegable del botón, elegir Stack View. Si los componentes seleccionados estaban más o menos en vertical se creará un stack view de este tipo y lo mismo si están en horizontal, aunque el tipo se puede cambiar en las propiedades.

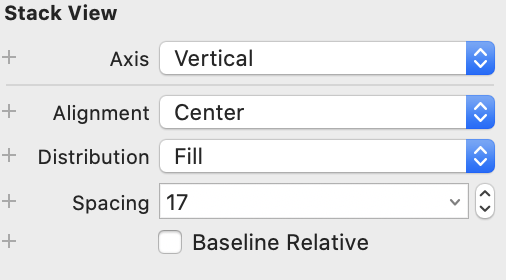

Las propiedades del stack view son accesibles seleccionándolo con el ratón y como siempre en el Inspector de propiedades (el icono con una escuadra, panel derecho de Xcode). Podemos indicar cómo se reparten los componentes el espacio disponible, dejar un espacio adicional entre ellos, especificar la alineación,...

El Axis indica si el stack view es vertical u horizontal
Alignment es la alineación en la perpendicular al eje del stack view, es decir, es la alineación vertical para los stack views horizontales y viceversa.
Distribution se refiere cómo se distribuyen los elementos en la dirección del eje del stack view

`Alignment` y `Distribution`¶

Como hemos dicho, se refiere cómo se alinean los componentes en la perpendicular al eje del stack view. Para uno horizontal, se referirá entonces a la alineación en vertical: Fill, Top, Center o Bottom. Los valores son distintos para los stack view verticales, en este caso pueden ser Fill, Leading, Center o Trailing.

En un stack view horizontal, básicamente la altura la determina el elemento más alto. Con Fill indicamos que queremos que todos los componentes tengan el mismo tamaño en Y (el del componente más alto). El resto de opciones son diferentes alineaciones verticales. El mismo razonamiento se puede hacer con un stack view vertical, el elemento más anchho y Fill.

En cuanto a distribution:

Fill: se llena el espacio del stack view pero cada componente puede tener un tamaño distinto
Fill Equally: se llena el espacio del stack view y todos los componentes tienen el mismo tamaño (ancho para stacks horizontales y alto para verticales).
Fill Proportionally: se llena el espacio del stack view, cada componente de manera proporcional a su tamaño intrínseco.
Equal Spacing: el espacio entre componentes debe ser igual y como mínimo el valor de la propiedad spacing del stack view.

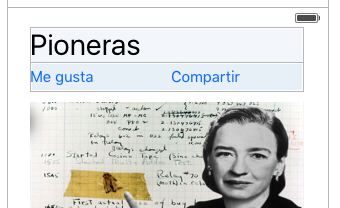

También podemos anidar stack views, tener unos dentro de otros, por ejemplo aquí tenemos uno horizontal anidado dentro de una fila de uno vertical

Restricciones "avanzadas"¶

Nota

Esta parte es complementaria, y aunque interesante, no es necesaria para realizar los ejercicios de la sesión.

Formulación matemática de una restricción¶

Internamente, cada restricción se formula como una ecuación lineal en la que:

1	`item1.atributo1 = multiplicador * item2.atributo2 + cte`

Algunas restricciones no son ecuaciones sino inecuaciones, sustituyendo el símbolo = por <= o >=.

Es decir, desde el punto de vista formal, lo que hace autolayout es resolver un sistema de ecuaciones lineales.

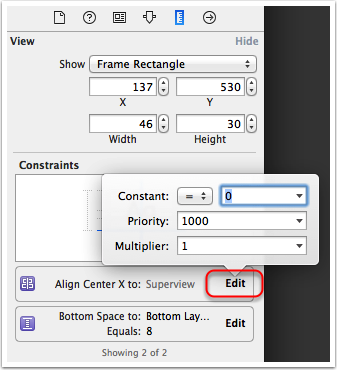

Estas propiedades podemos verlas en el Size inspector (parte derecha de la pantalla, icono de la regla ). Si seleccionamos un componente de UI aparecerán aquí todas sus restricciones, que podemos editar pulsando en Edit. Por ejemplo, aquí vemos las restricciones de un botón centrado en el eje de las X y con un espaciado estándar (8 puntos) con respecto a la guía inferior.

Podemos observar en la figura las propiedades de la restricción, que se corresponden directamente con los coeficientes del lado derecho de la ecuación lineal (el multiplicador y la constante). Además aparece una prioridad, que explicaremos en el siguiente apartado. Haciendo clic en el desplegable con el símbolo = podemos cambiar la ecuación por una inecuación.

En nuestro ejemplo la constante es 0 y el multiplicador 1 porque queremos centrar el componente en el contenedor, es decir

1	`contenedor.centerX = componente.centerX`

Podemos por ejemplo cambiar la constante por 50, con lo que conseguiremos que el componente esté desplazado 50 puntos a la izquierda de la posición de “centrado en X”.

Si en lugar de seleccionar el componente GUI seleccionamos directamente una restricción y nos vamos al Size inspector podremos editar directamente las propiedades de la restricción, incluyendo también los propios atributos.

Expresar restricciones usando código Swift¶

En lugar de usar el editor visual de Xcode podemos especificar las restricciones por código. Esto puede resultar interesante en diversas situaciones:

A veces los elementos de la interfaz se crean dinámicamente y por tanto no se puede especificar el layout por adelantado en Xcode.
Otras veces, aunque los elementos de la interfaz no cambien en sí puede que queramos cambiar dinámicamente las restricciones para conseguir efectos dinámicos de layout.

Hay dos formas de hacerlo: directamente con el API de autolayout o con un mayor nivel de abstracción usando el llamado “Visual Format Language”. Si podemos elegir, la mejor forma es la segunda, ya que es mucho más intuitivo especificar las restricciones y entenderlas leyendo luego el código.

El API básico de autolayout¶

Cada restricción es un objeto de la clase NSLayoutConstraint. En el inicializador de esta clase se especifica directamente parámetro por parámetro cada una de las propiedades de la restricción. Por ejemplo, supongamos que estamos en un view controller y queremos centrar un botón en su contenedor en el eje de las X. El botón lo tenemos en un outlet llamado boton, y ya sabemos que a la vista podemos acceder desde el controller con self.view . La restricción en forma de expresión matemática sería algo como

1	`self.view.centerX = 1*boton.centerX+0`

Donde se ha puesto de forma explícita la constante y el multiplicador para ver más clara la correspondencia directa con el código Swift, donde se haría como:

let centradoX = NSLayoutConstraint(item: self.boton,
                   attribute: .centerY,
                   relatedBy: .equal,
                   toItem: self.view,
                   attribute: .centerY,
                   multiplier: 1.0,
                   constant: 0.0)

Como vemos hay una correspondencia bastante directa entre la expresión matemática y el código. Una vez creada la constante hay que activarla. Esto se puede hacer fijando isActive a true

centradoX.isActive = true

Una alternativa es añadir la restricción a la vista con addConstraint()

self.view.addConstraint(centradoX)

Como vemos, hemos añadido la restricción al contenedor del botón. Como norma general, si son vistas “madre/hija” la añadiremos a la “madre”, y en otro caso al ancestro común más cercano de ambas vistas. Por ejemplo si fuera una relación entre dos botones dentro del mismo contenedor la añadiríamos al contenedor.

MUY IMPORTANTE: Xcode añade implícitamente algunas restricciones a los componentes, además de las puestas explícitamente por nosotros en código, y es bastante probable que entren en conflicto con las nuestras y para resolver el problema el sistema las acabe ignorando. Por ello para usar autolayout por código lo primero es indicar que para un determinado componente no queremos esas restricciones “automáticas”. En nuestro caso para el botón:

self.boton.translatesAutoresizingMaskIntoConstraints = false

Esto habría que hacerlo antes de activar las restricciones.

Visual Format Language¶

La conversión de ecuación matemática a llamada del API es bastante directa, pero tiene el problema de que no es fácil y rápido deducir intuitivamente la restricción leyendo el código. Es mucho más intuitivo leer “el componente debe estar centrado en el eje X pero desplazado 10 pixels a la izquierda” que leer superview.centroX = componente.centroX + 10.

La descripción formal pero a la vez intuitiva de un conjunto de restricciones se puede hacer con una ingeniosa “representación en modo texto” de la representación gráfica de las restricciones llamada Visual Format Language. Dicho formato permite representar un conjunto de restricciones con una cadena de caracteres. La representación usa símbolos “semi-gráficos”, un poco al estilo del ASCII-ART (salvando las distancias). Así, por ejemplo si queremos especificar que entre dos componentes debe haber una separación estándar (8 pixels) usaríamos la cadena:

[boton1]-[boton2]

Donde los corchetes indican un componente, y el ``-``` indica la separación estándar. La cadena se parece razonablemente a la representación gráfica que podríamos ver en Xcode de la misma restricción.

Hay que indicar que boton1 y boton2 no son exactamente nombres de variables sino etiquetas arbitrarias.

La llamada al API para crear esta restricción usando el visual format language sería algo como:

let constraint = NSLayoutConstraint.constraints(
                   withVisualFormat:"[boton1]-[boton2]"
                   options: .alignAllCenterY,
                   metrics: nil,
                   views:viewsDict];

donde: - El primer parámetro es la cadena de formato - options es una máscara de bits formada a partir de enumerados describiendo la dirección y la alineación de los componentes - metrics se usa si hay constantes en la restricción (no es el caso del ejemplo). Es un diccionario en el que las claves son los nombres de las constantes y los valores son los de las constantes. - El último es un diccionario donde las claves son los nombres de componentes en la cadena y los valores son las variables correspondientes a las vistas. Lo habríamos creado con un código como:

let b1 = UIButton()
let b2 = UIButton()
let viewsDict = ["boton1":b1, "boton2":b2]

Algunos ejemplos adicionales de cadenas de formato:

[boton1]-20-[boton2] separación de 20 puntos
[boton1(50)]-20-[boton2(>=50)] entre paréntesis especificamos el ancho del botón, nótese que se pueden poner desigualdades
[boton1]-20@800-[boton2] las prioridades se ponen con la @
[boton1]-20-[boton2(==boton1)] el botón 2 debe ser del mismo tamaño que el 1.
V:[topField]-10-[bottomField] con la V especificamos que es un layout en vertical, los dos campos estarán uno encima del otro separados por una distancia de 10 puntos.
|-[find]-[findNext]-[findField(>=20)]-|una línea completa de layout, donde las barras verticales representan los bordes del contenedor.

Se recomienda consultar la documentación de Apple para más información sobre la sintaxis y ejemplos adicionales.

En el diseño del formato, se ha preferido la claridad y el paralelismo con la representación gráfica a la expresividad. Como resultado, ciertas restricciones no son expresables. Por ejemplo no se puede especificar que el ancho de un botón sea el doble que el de otro.
